氮氣分離膜裝置
原 理:

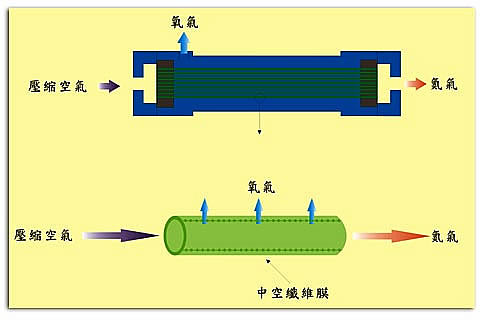

膜分離式氮氣產生機,是利用氧氣比氮氣容易通過中空纖維膜的特性,在空氣經過高分子中空纖維膜時,流通速度快的氧氣分子透過膜而被排出,而由出口搜集從空氣中分離出的氮氣。
  一個膜組件即是一個分離單元,一定壓力的空氣流過膜組件時被分離成氮氣和氧氣等,因為中空纖維很細,在膜組件內可以封裝上萬根中空纖維,因而一個膜組件可提供很大的滲透面積,膜分離式氮氣產生機以通過若干個膜組件的組合來滿足不同流量需求的高純度氮氣。膜分離設備運用膜分離技術進行空氣分離獲取高純度氮氣,空氣首先經過壓縮、乾燥 、過濾等過程,然後進入一個或多個膜組件。每個膜組都有數百萬根中空纖維,在這些中空纖維中,空氣被分離而產生乾燥的制品氣體。
N2分離器


特 長:
  1.膜組件規格齊全,可滿足不同用戶的氮氣需求。
2.重量輕,整體結構,節省空間。
3.薄膜可將氧氣及濕氣同時分離出去,產生乾燥的氮氣。
4.通過增加膜組件的數量,可很容易擴大系統的產氮量。
5.系統靜態運行,無需特別照顧看管,甚少保養,連續運轉安全可靠。
6.膜組件耐壓高,壓力損失小,可滿足要求出口氮氣壓力高的用戶之需要。
7.易於安裝和啟動,開機、停機方便迅速。

用 途:

雷射切斷機用
輪胎氮氣充填用
油井注入用 防爆用
乾燥機用 樹脂成形用

基本仕樣:

中空纖維膜 玻璃纖維樹脂
容器材質 鋁合金(型式:A Type)
炭素鋼(型式:615、815)
供給空氣壓力 Max 1.0MPaG/1.4MPaG
供給空氣溫度 5∼60℃
耐熱溫度 80℃


標準型式的氮氣產生能力:

型 號
氮氣氣體產生量
99.9 99 98 97 96 95
NM-B01A 0.025 0.071 0.10 0.14 0.17 0.19
NM-B02A 0.060 0.15 0.21 0.27 0.33 0.40
NM-B05A 0.12 0.34 0.49 0.63 0.77 0.92
NM-B10A 0.24 0.66 0.95 1.2 1.5 1.8
NM-C05A 0.26 0.74 1.1 1.4 1.7 2.1
NM-C10A 0.57 1.6 2.4 3.1 3.8 4.5
NM-410A 1.2 3.6 5.2 6.8 8.3 10
NM-615 3.7 12 17 22 27 32
NM-815 4.8 21 31 41 51 62
(壓力:0.7MPaG、溫度:25℃)

外形尺寸及接續口徑

型 號 外形寸法(mm) 接續口徑(RC) 重量
(kg)
L D d 供給空氣入口 氮氣出口 氧氣富化出口
NM-B01A 235 55 50 3/8 B 3/8 B 3/8 B * 0.8
NM-B02A 360 55 50 3/8 B 3/8 B 3/8 B * 1.0
NM-B05A 610 55 50 3/8 B 3/8 B 3/8 B * 1.5
NM-B10A 1,110 55 50 3/8 B 3/8 B 3/8 B * 2.5
NM-C05A 634 90 70 3/8 B 3/8 B 3/8 B 3.0
NM-C10A 1,110 110 70 3/8 B 3/8 B 1/2 B 5.2
NM-410A 1,160 165 100 1/2 B 1/2 B 3/4 B 12
NM-615 1,545 279 165 1 B 1 B 11/2 B 100
NM-815 1,554 343 216 11/2 B 11/2 B 2 B 150
有*符號者,表示噴嘴為選購配備。


其它說明:


氮氣產生裝置理想的系統構成
